一、附着力是怎样产生的？

       两种不同物质接触部分间的相互吸引力。这种吸引力是两种物质分子间存在着相互作用的吸引力的一种表现，只有当两种物质分子间的距离非常小时(小于10-8米)才能显示出来。因为从微观角度看，固体的表面往往是凸凹不平的，所以两种固体接触时不能显示出附着力的作用。由于液体与固体能够密切接触，因此液体与固体间就能显示出附着力的作用。液体浸润固体的现象，就是由于在与固体相接触的液体附着层中，附着力发生作用的结果，当附着力大于液体的内聚力时，液体就会浸润固体。

二、影响附着力的因素

    漆膜与被涂面之间通过物理和化学作用结合在一起的坚牢程度。被涂面可以是裸露底材，也可以是涂漆底材，这种结合力是由漆膜中聚合物的极性基团(如羟基或羧基)与被涂物表面的极性基相互作用而形成的。

三、常用附着力测试方法—百格法

    使用百格法测试附着力需要对产品进行破坏，不适合来料检验与出货检验，而且用时较长。

    而且一般来料或出货检验，检测的是被浸润的固体表面。所以用的最多的是标准液体来检测固体表面效果，一般用达因笔测试或者更为精准的接触角测定。

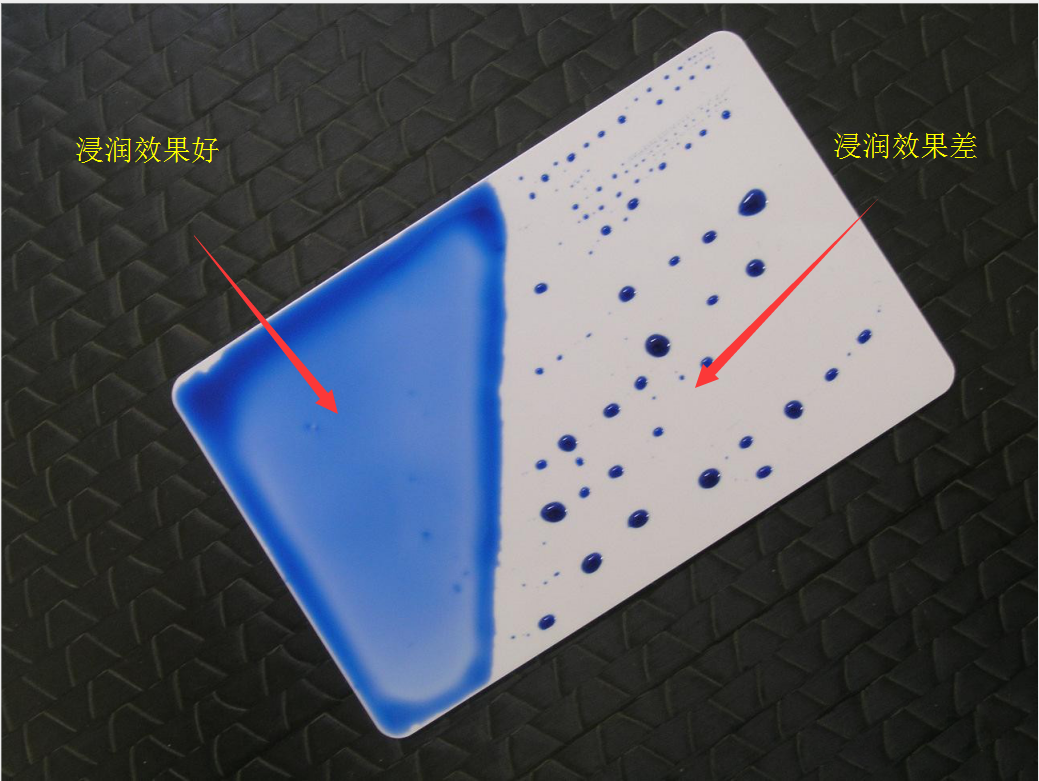

达因笔测量如图

    在使用达因笔测量固体表面效果时，会出现三种情况，均匀的线条、液滴化无法形成线条、线条扩散更宽。以这三种情况来分析固体表面处理效果。达因笔测试方法简单，快捷。但也会出现模棱两可的情况，只能确定大概范围，且达因笔本身就分几种达因范围值，达因笔还有使用有效期限，一般为三个月左右。

接触角测定仪

    接触角的测试功能繁多，主要有水滴角、固体表面能计算、液体表面张力、滚动角、粘附功等等，在来料和出货检验中最常用的是水滴角测量。

    在水滴角测量中，滴液到固体表面，会形成一个圆或椭圆一部分的形状。

    图中蓝色线与液、固相接线重合，红色线上部分与水滴外轮廓完全重合，绿色线为蓝线与红线相交点做红色弧的切线，可以得出平均角度为75.352°，读数至小数点后三位。

    水滴角测量方法缺陷是水的蒸发速度快，水滴与固体接触后一直在挥发，由于接触面积不变，水体积减少，水滴角会越来越小。故在和客户对比水滴角角度时，要先统一滴液后几秒时测量的角度为准。

    前面说到，固体影响附着力的是表面极性基团，广东科建仪器有限公司推出的半自动接触角测量仪的软件可以计算出固体表面的极性分量，表面能计算方式有很多，我们选用OWRK法，水滴角为92.5，使用二碘甲烷为油滴角，带入公式可得：表面能是19.731，其中4.206为此固体表面极性分量，15.526为色散分量。如下图

液体表面张力测量，可检验液体纯度。

黏附功计算

    在胶带涂布、模切行业中，如今使用水滴角替换达因笔测量固体表面处理效果越来越多，水滴角优势越来越明显，减少肉眼观察误差，蒸馏水作为测试液体方便统一，以水滴角角度作为判定材料表面效果简单直观。
