一键式闪测仪的原理和优势

发表时间:2021-07-16   访问量:

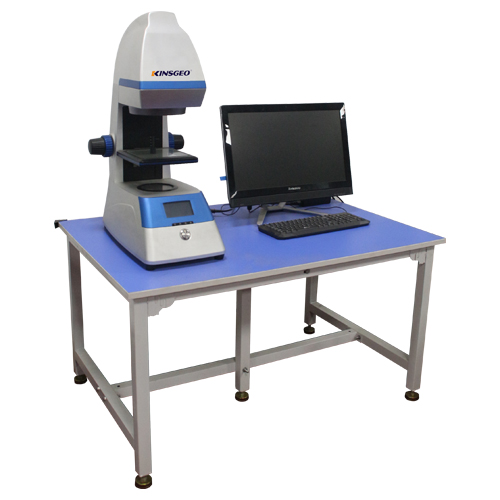

一键式闪测仪

    闪测仪是一种新型的影像测量技术,它和传统的二次元影像测量仪不同的是它不再需要光栅尺位移传感器作为精度标,也不要经由大焦距的镜头经由放大产品影像来保障测量精度。

    闪测仪通过一个大视角大景深的远心镜头,将产品轮廓影像缩小数倍或者数十倍之后传递给几百万像素高分辨率CCD相机上做数字化处理,再由有着强盛计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图,最后和以高像素相机微小像素点形成的标尺进行比对后计算生产品尺寸,同时完成对尺寸公差的评价。

    闪测仪机身结构简朴,不需要位移传感器光栅尺,仅需要大视角大景深的远心倍率缩小镜头、高像素的CCD相机和计算能力强盛的后台软件。

    闪测仪应用非常广泛,在机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等领域。


闪测仪的七大优势如下所述:

1、高效的批量测量:

    测量范围内一次性可最大测量99处,大幅缩短测量时刻,进步测量功率;

    ●工件摆放——无需夹具,任意摆放;

    ●工件定位——无需手动,主动回忆试样外形并定位;

    ●工件会萃——高景深镜头,无需重复会萃;

    ●工件测量——减少导入程序、移动工作台和镜头的时刻。


2、测量差错小:

    有用消除因人为要素而形成的测量差错,保证每个人都能得到相同的结果。


3、简单操纵,低成本:

    操纵练习简便、运用门槛低、测验功率高,可节约人工成本。


4、测量精度高:

    高端远心低畸变镜头,测量精度高。

    ●选用双侧远心镜头、处理试样存在高度差、截面有斜度或弧度等不易测量要素;

    ●选用高景深、低畸变镜头,无需忧虑试样摆放方位和焦距含糊,还原产品真实标准,测量精度高;


5、全体成像:

    全体成像,瞬间测量一切标准且精度高;

    ●传统测量仪器视界窄,一次只能测量一处,需边移动工作台边定位、测量;

    ●重复过程多、费时、操纵繁琐;

    ●且需求考虑配套硬件精度,如光栅尺、工作台安装精度等。


6、批量测量:

    软件主动回忆试样外形,并主动定位、检测方位和方向、及坐标原点偏重复测量。

    ●只需短短几秒便可测量几十处,测量范围内一次性可最大测量99处;

    ●可一起测量视界范围内的多个相同的试样。


7、应用简便:

    测量数据应用简便,主动保留测验数据并输出测验讲演和SPC数据图表进行质量管控。


8、支持逆向工程:

    内置CAD数据模块,可把DXF文件导入软件进行测量,也可从软件导出测量
