新闻资讯

新闻资讯

实时掌控市场动向

首页 > 资讯中心 > 公司新闻

关于离型膜的特性和测试方法

发表时间:2021-10-28   访问量:

PET离型膜类别


PET离型膜的特性

PET离型膜一般用来隔离粘性材料,所以广泛用于电子.喷绘耗材.反光材料.胶带.自粘防水卷材和模切等加工制造行业。


下面科建仪器简单的概括了离型膜的类别,以及其特性、用途。

01

不同基材

PE离型膜/PET离型膜/OPP离型膜/复合离型膜(即基材是有二种或二种以上的材质复合而成的)等。

02

离型力

轻离型离型膜/中离型离型膜/重离型离型膜。

03

颜色


红色离型膜/黄色离型膜/绿色离型膜/蓝色离型膜等各种颜色的PET离型膜。

04

表面处理

单面离型膜/双面离型膜/无硅离型膜/氟塑离型膜/单面电晕/双面电晕/磨砂离型膜/哑光离型膜等。

05

用途

硅油膜/离型膜-聚酯薄膜(PET)/聚酯薄膜/预涂膜/光扩散膜/彩色喷墨胶片(电脑膜)/电子行业印刷薄膜/磨砂膜/绘图膜/白色聚酯薄膜/黑色聚酯薄膜/PET/聚酯薄膜\PET麦拉等。


这里也着重说一下单面/双面PET离型膜特性:单面/双面PET离型膜因其优异的耐高温特性,广泛应用于模切,胶粘制品复合。产品采用PET薄膜为基材,在单面或两面均匀涂布一层极薄的离型剂而成,PET离型膜,表面平整光洁,涂布均匀,无皱折、颗粒、气泡等缺陷。产品物理性能优良,厚度公差小,热收缩率低。具有高抗张强度,抗拉伸性,化学惰性。因此PET离型膜与胶粘制品复合时离型膜无迁移现象、消除了硅树脂离型膜转移到其所紧贴的材料上去的隐患;并且PET离型膜单面或双面涂层单位面积重量的允差非常小;基膜具有优异的机械强度和化学性能,在较长时间内耐高温性可以达到180°C,10分钟内可以达到200°C,因此在天气条件下有很高的稳定性和极长的保存期限。


KJ-1065A

测试方法1

剥离力

离型膜剥离力实验所需仪器及步骤仪器及试样:KJ-1065A剥离力实验机:离型膜的剥离力测试;操作步骤:

01

准备


平整无皱褶,无污染的测试样品,样品必须放置在温度23℃±2℃湿度50%RH±5%的环境24小时以上,≥99.7%无水乙醇或者其他溶剂,标准滚轮,取样刀,无尘布或无尘纸,测试钢板。

02

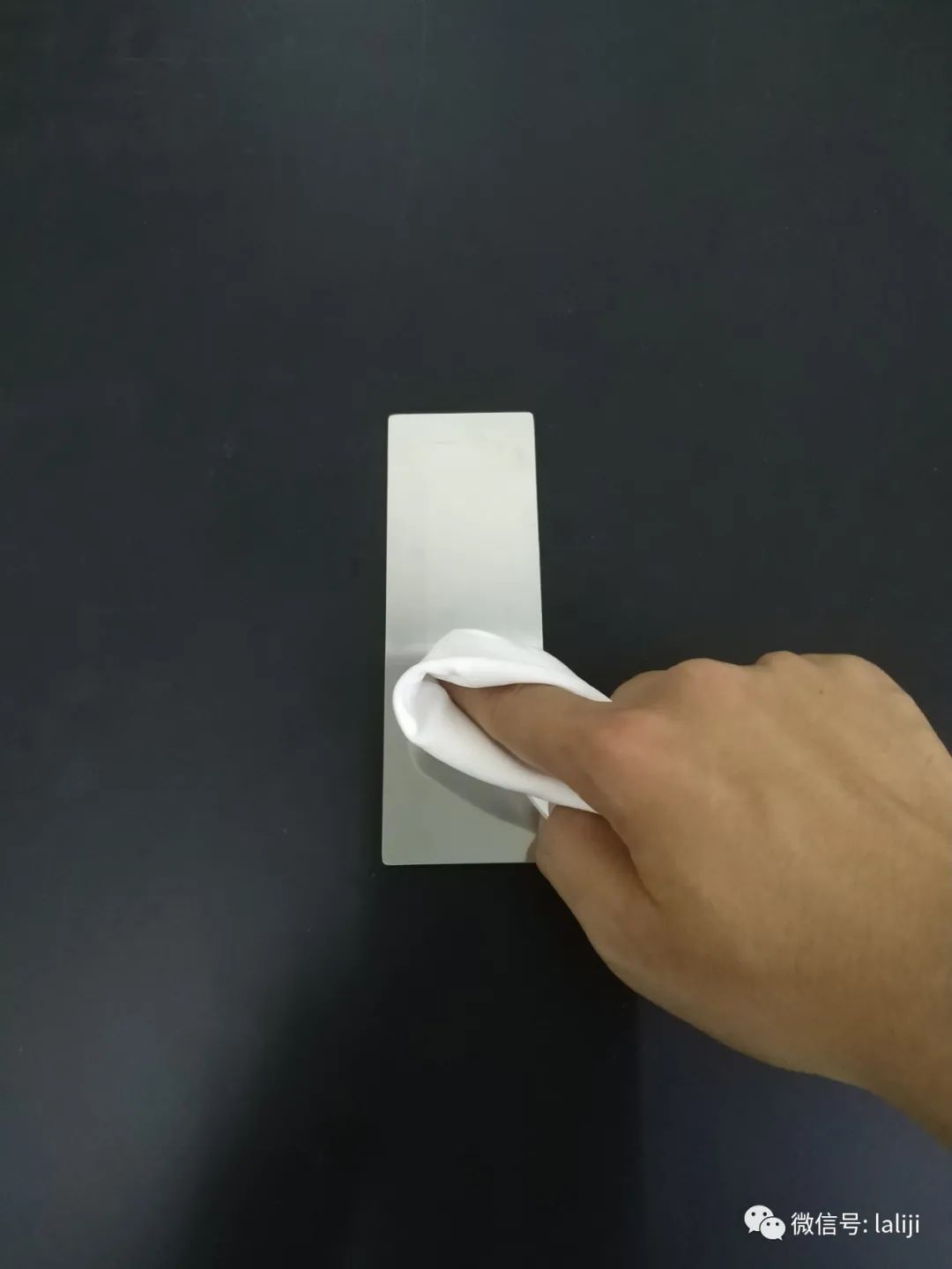

清洗钢板


用无尘布与无水乙醇擦净钢板,放置10min后使

03

裁取


用裁切工具取出标准宽度样条,长度约300mm,切口平直干净,一个样品至少3个样条。

04

碾压


用碾压滚轮以标准速度在试验样匀速来回碾压标准次数,测试样品与试验板粘合处不允许右气泡存在,速度与次数请参考标准附件。

05

放置

在自然状态放置20分钟或者根据客户要求放置。

06

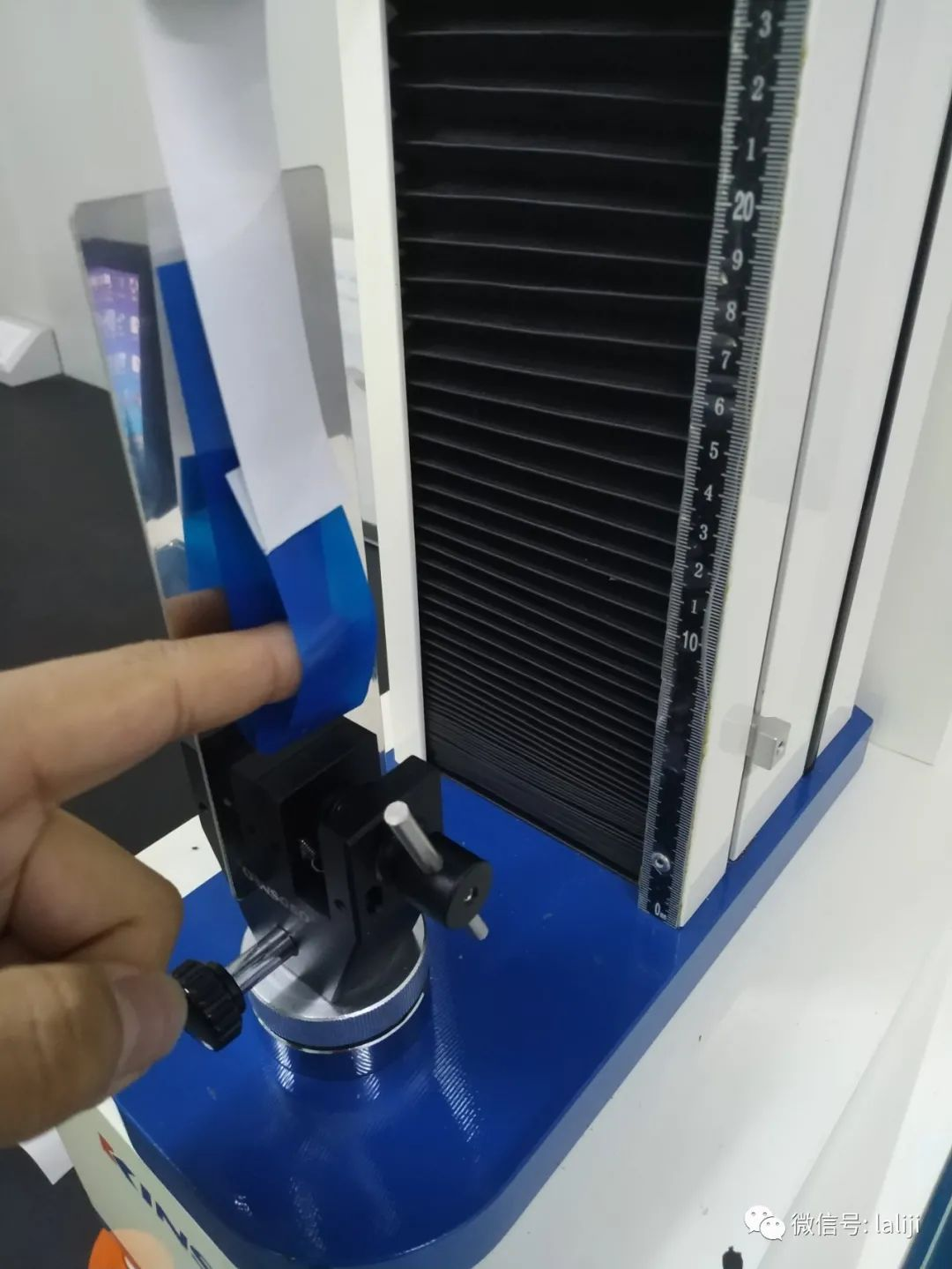

夹持


将试样装入测试夹具内,样品必须前后平行,夹持好样品后必须保证样条松弛,不受力、接近材料自重。

07

测试


点击开始测试,进入测试状态,测试完成后仪器自动停止机保存结果。


测试方法2

离型力

    离型膜离型力实验所需仪器及步骤仪器及试样:KJ-1065A离型力实验机:离型膜的离型力测试;操作步骤:

01

准备


平整无皱褶,无污染的测试样品(约A4大小),样品必须放置在温度23℃±2℃湿度50%RH±5%的环境24小时以上,实验材料标准胶带(常用德萨7475,取约150mm长),标准滚轮,取样刀,钢板,双面胶。

02

碾压


用碾压滚轮以标准速度在试验样匀速来回碾压标准次数,试验材料与测试样品粘合处不允许右气泡存在,速度与次数请参考标准附件。

03

裁取


用裁切工具取出标准宽度样条,长度约300mm,切口平直干净,一个样品至少3个样条。

04

放置


在自然状态放置20分钟或者根据客户要求放置。

05

粘接


将标准胶带粘结延长,同时用双面胶贴至钢板背面,不能触碰测试区域。

06

夹持


将已制好的样品装入测试夹具内,样品必须前后平行,夹持好样品后必须保证样条松弛,不受力、接近材料自重。

07

测试


点击开始测试,进入测试状态,测试完成后仪器自动停止机保存结果。


广东·东莞·万江莫屋第二工业区致富路2号

联系人:15817797557谭先生

联系人:13925540756盘先生

  • 东莞
  • 昆山
  • 厦门
  • 重庆

地址:东莞市万江区莫屋第二工业区致富路2号科建仪器

联系人:13925540756 盘先生

友链申请QQ:391479087(添加好友请备注好需求)
粤ICP备09092845号  版权所有  广东科建仪器有限公司  [网站地图]  [Sitemap]  [百度统计]
