产品名称

FPC剥离力试验机KJ-1065E

:简介

       KJ-1065E电脑式剥离力试验机針對 90°、180°剥离拉力测试,适用于柔性线路板,太阳能电池基板、极电拉力,LCD模块各类薄膜胶合等产品

本仪器使用最新控制技术,高精度,低阻力无间隙双滚珠螺杆及导向立柱提高了载荷效率及结构钢性,机台能以50mm/min~500mm/min速度任意运行。荷重元是使用美国名牌suncells高精度拉压传感器,整个系统达到0.5级精度以上。

二、试验机部分更新功能:

1、自动零:计算机接到试验开始指令,测量系统便自动

2、自动存档:试验资料和实验条件自动存盘,杜绝因突然断电忘记存盘引起的资料丢失;

3、测试过程:试验过程及测量、显示、分析等

4、显示方式:数据和曲线随试验过程动态显示;

5、结果再现:试验结果可任意存取,可对数据曲线再分析;

6、结果对比:多个试验特性曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较;

7、曲线选择:可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印;

8、批量试验:对参数相同的试验一次设定后可顺次完成一批试样的试验;

9、试验报告(标准格式)

(1)拉伸:最大力、拉伸强度、断裂伸长率、剥离强度等;

10、限位保护:具有程控和机械两级保护;

11、过载保护:当负载超过额定的10%时自动停机;

紧急停机:设有急停开关,用于紧急状态切断整机电源;

      自动诊断:系统具有自动诊断功能,定时对测量系统,驱动系统进行过压,过流、超温等检查,出现异常情况即刻停机;


参数及配置介绍:

技术参数配置

容量选择:100N

机台行程:680cm(不含夹具)

测试速度:50~500mm/min键盘输入控制

机台重量:约75Kg

精      度:小于±0.5%

操作方式:全电脑控制,Windows模式操作

解析度: 1/150,000

电      源:1Ø、220V/50HZ

控制方式:交流变频电机及变频驱动均可全自动控制(具全自动回位原点)

材质

(1)高级烤漆处理机壳

(2)全铝型材质夹具。阳极处理。轻巧实用。

(3)高级精密不锈钢角度滑块低阻力。

配置

(1)100N美国suncells高精度传感器一个;

(2)动力:台湾晟邦变频马达配电频器一套;

(3)台湾科建公司高精度同步减速系统一套;

(4)日本精工高精度滚珠丝杠两根;低阻力

夹具选购:180度,90度一套.(可调式)

     本试验机通过采用高级烤漆处理内置高精度、低阻力、无间隙低阻力无间隙双滚珠螺杆及导向立,柱,其具有结构合理、刚性大、加载平稳、稳定性能好等特点。

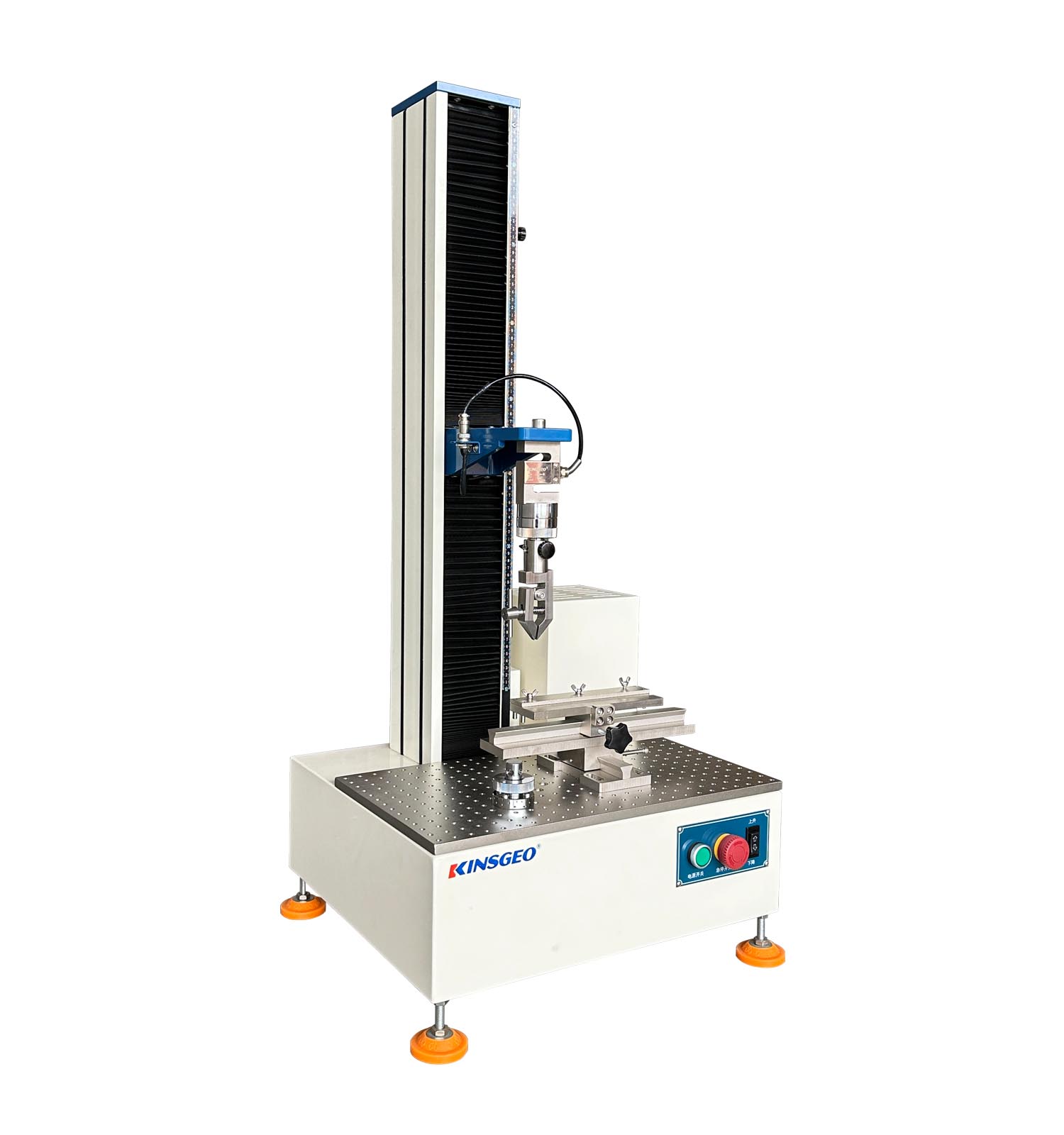

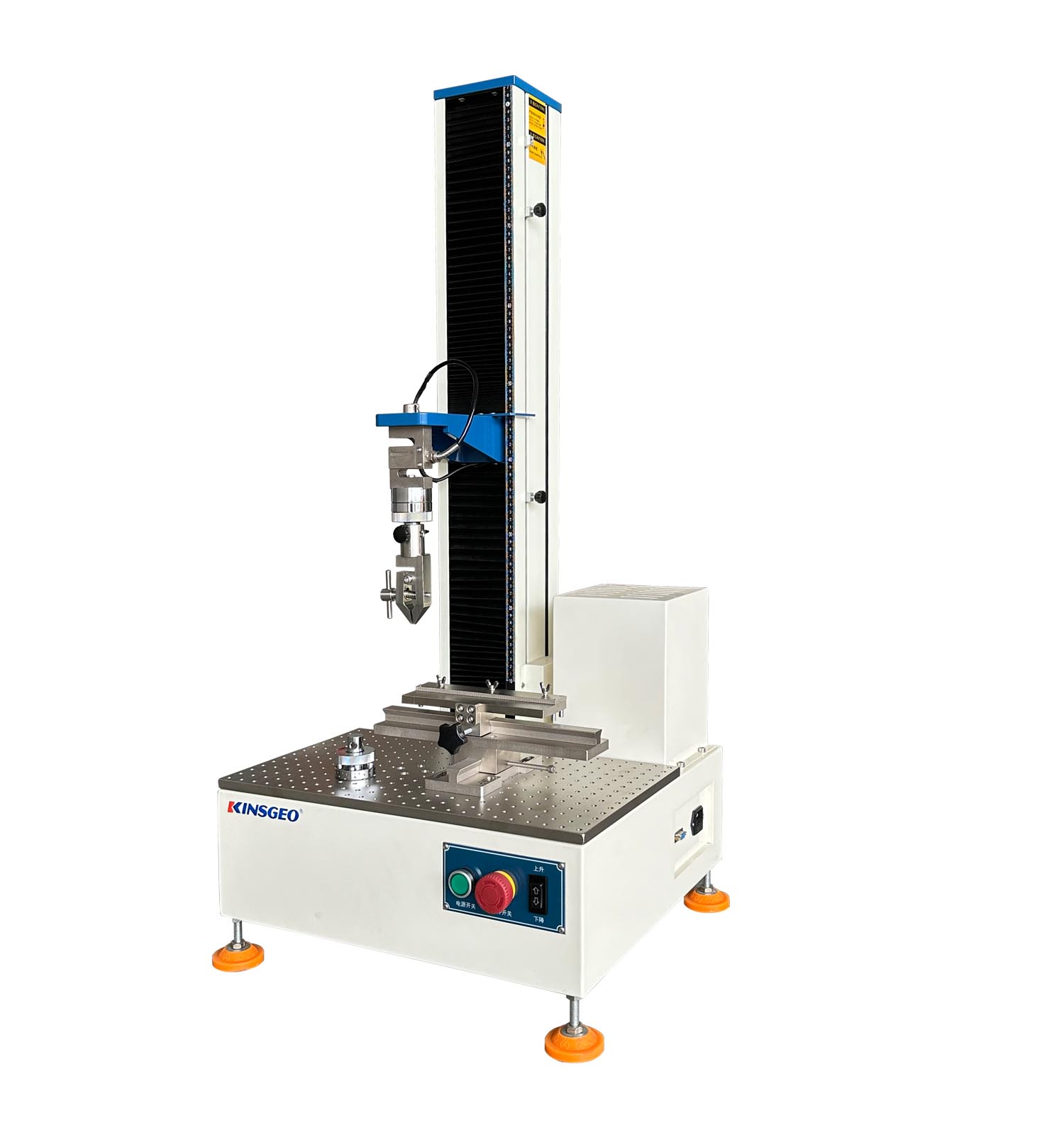

设备图片:(现在生产机型第3张为模板蓝色底色本试验机通过采用高级烤漆处理内置高精度、低阻力、无间隙低阻力无间隙双滚珠螺杆及导向立柱,其具有结构合理、刚性大、加载平稳、稳定性能好等特点。



KJ-1065E剥离力测试夹具:

测试规格:220X320

材质:铝型材,阳极处理

压板槽宽:5mm

移动行程:160mm

测试角度:45度 90度 180度


主要测试背板胶的粘合强度。

测试方法,90度剥离  180度剥离
